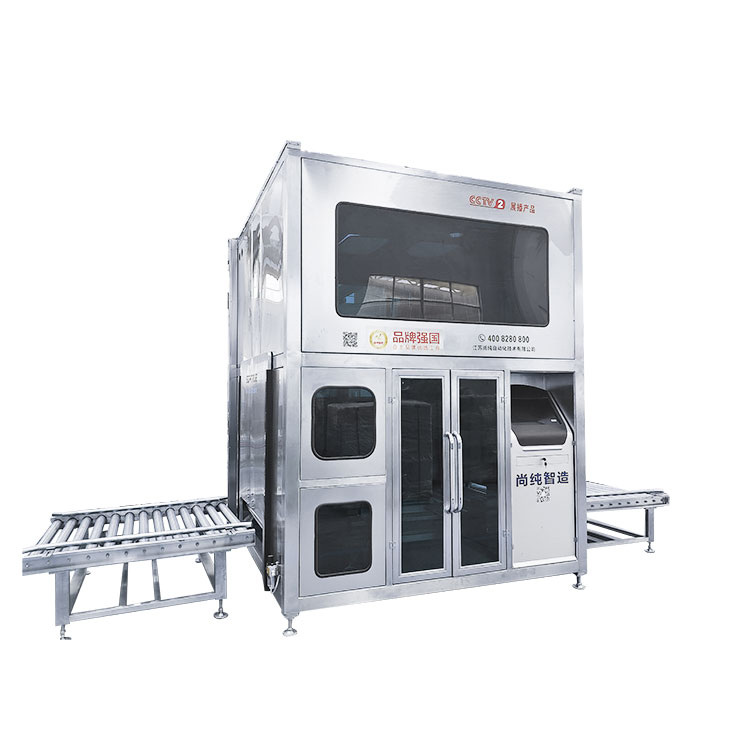

200L 1000L visuell helautomatisk fyllningsmaskin

(Utrustningens utseende kommer att variera beroende på den anpassade funktionen eller tekniska uppgraderingen, beroende på det fysiska objektet.)

Somtrue är en professionell tillverkare som har åtagit sig att förse globala kunder med bättre produkter och tjänster. Vår 200L 1000L visuella helautomatiska fyllningsmaskin är inte bara väl mottagen på den inhemska marknaden, utan har också vunnit stort erkännande på den internationella marknaden. Genom outtröttliga ansträngningar och kontinuerlig innovation fortsätter Somtrue att förbättra sin tekniska nivå och produktionskapacitet för att möta de växande behoven hos globala kunder. Vi tror att vi genom insatser och samarbete från båda sidor kommer att skapa en bättre framtid! Oavsett om det är en befintlig kund eller en ny partner ser vi fram emot att växa tillsammans med dig och nå större framgång och prestation. Låt oss möta utmaningen tillsammans, skapa större värde för kunderna och dela branschens utveckling och framsteg!

200L 1000L visuell helautomatisk fyllningsmaskin översikt:

Ett intelligent förpackningssystem speciellt designat för 200L fat i explosionssäker miljö för 200L fat (inklusive bricka) förpackning. Med hjälp av visuell sökmun kan den realisera den automatiska förpackningen av 200L fat med automatisk öppning, automatisk dykning, automatisk snabbfyllning, automatiskt läckage, automatiskt tätande gängskydd och andra hela processer.

Påfyllningshuvuddelen antar miljöskyddsram, som kan se fönstret, och flyttar automatiskt dörren in och ut ur hinken, vilket kan bilda ett stängt utrymme vid påfyllning. Den elektriska styrdelen av denna maskin består av PLC programmerbar styrenhet, vägningsmodul, visuellt system, etc., med stark kontrollförmåga och hög grad av automatisering. Med funktionen av ingen fatfyllning är ingen fyllning av fatmunningen inte tillåten, för att undvika slöseri och förorening av material, så att den elektromekaniska integrationen av maskinen har varit en perfekt prestanda.

Arbetsprincipen för vägning används för att förverkliga kontrollen av fyllnadsmängden. Påfyllningsventilens öppningstid styrs av den programmerbara styrenhetens PLC, och materialet strömmar in i (eller transporteras genom pumpmatningen) till behållaren. Fyllningsavdelningen för denna maskin realiserar snabb fyllning och långsam fyllning genom dubbeltjock och tunn rörledning, och det långsamma fyllningsflödet är justerbart. Vid den första fyllningen öppnas den dubbla rörledningen samtidigt. Efter fyllningsperioden stiger dykcylindern till pipöppningen, rårörledningen stängs och den tunna rörledningen fortsätter att fyllas långsamt tills den inställda totala påfyllningsvolymen. Automatisk centrifugering utförs i slutet av fyllningen.

Utrustningen har ett vägnings- och återkopplingssystem, som kan ställa in och justera den snabba och långsamma fyllningsvolymen.

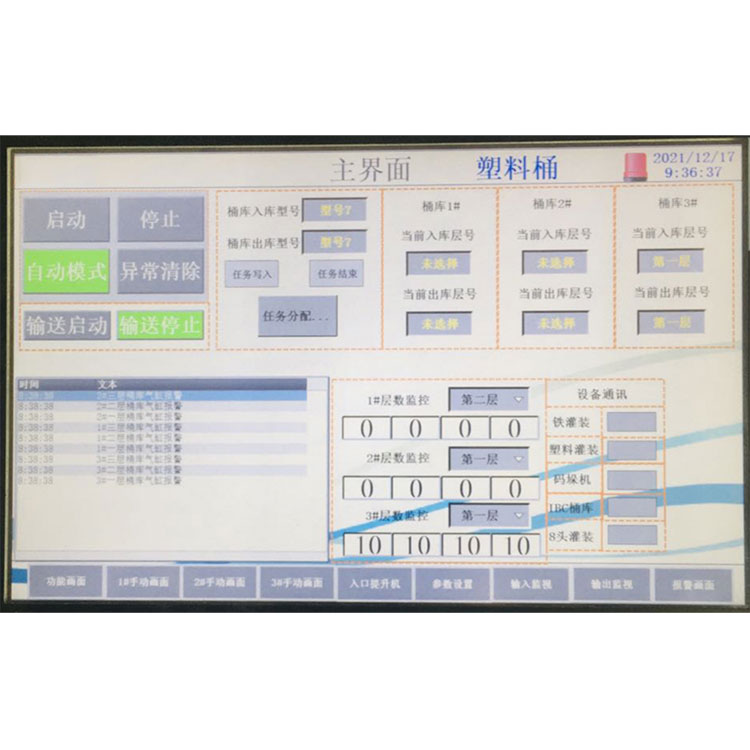

Pekskärmen kan samtidigt visa aktuell tid, utrustningens körstatus, påfyllningsvikt, kumulativ effekt och andra funktioner.

Utrustningen har funktionerna larmmekanism, felvisning och snabbbehandlingsschema.

Påfyllningslinjen har funktionen av förreglingsskydd, fyllningen stoppar automatiskt och fyllningen automatiskt när fyllningen är på plats.

Denna maskin är utrustad med hela locket, den enda sidan av hinken är öppen, bibehåll naturlig ventilation; resten är sluten struktur, med fönster, och utrustad med liten ventilation för manuell kontroll.

Denna maskin har ett helt stängt lock, med trycksättningsgränssnitt, kan mikroladda utrustningen, minska den externa gasen i utrustningen.

Huvudsakliga tekniska parametrar:

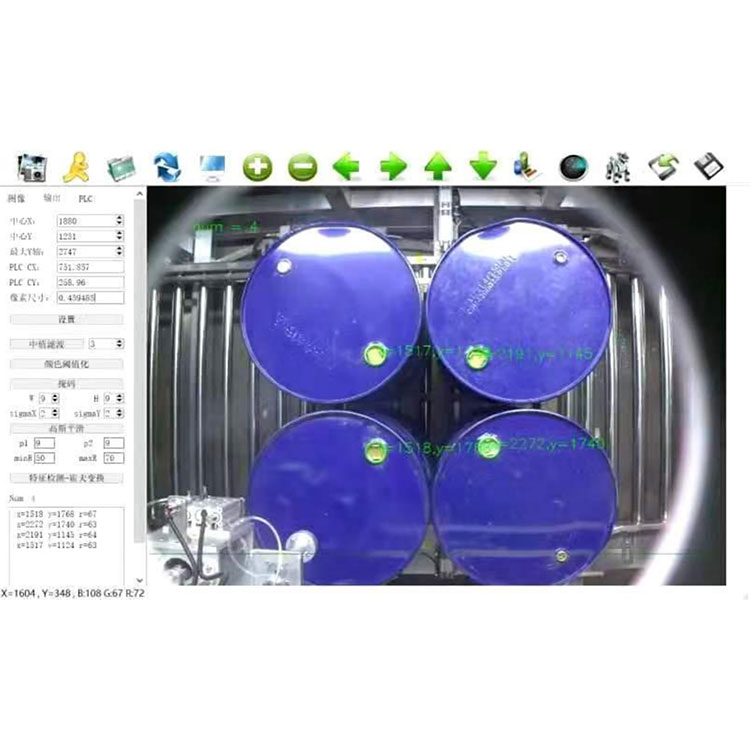

Visuellt positioneringssystem

Vision: med hjälp av industriell intelligent kamera, laddad i den visuella explosionsisoleringsmaskinen för att fungera. Från den intelligenta kameran och PLC-styrningskoordinatsystemet riktar påfyllningspistolen mot pipporten.3 D-koordinatrörelsesystem: styrskenesystem och explosionssäker retardationsmotor.

Huvudfunktion:

Automatisk sökning: visuell positionering, koordinering av rörligt systemsökning, fyllning av pistoldroppsfyllning.

Snabb och långsam dubbelhastighets automatisk kvantitativ fyllning: för att säkerställa fyllningsnoggrannheten och produktionskapaciteten;

Fyllningsform: fyllning på eller under vätskenivån;

Den pneumatiska basventilen är alltid vidöppen, lägg långsamt till frontändens flödesgräns - sakta ner flödeshastigheten för påfyllningspistolens utlopp;

Design av vätskekopp - minimera läckage av kvarvarande vätska efter perfusion;

Automatisk och manuell kvantitativ fyllning - enkel drift och underhåll;

Automatisk peeling-funktion - övervinner inverkan av inkonsekventa viktfaktorer för att fylla behållaren på noggrannheten;

Värdepunkt justerbar-kvantitativ fyllning anpassad till flera viktområden;

Automatisk diagnos, fellarm-förbättra tillförlitligheten av systemets arbete;

Säkerhetsförregling-skopa på plats, sprutpistol nere; fyll pistolens övre pipa retur;

Självlåsande kontroll-testa munstycket före fyllning;

Produktinställningsförvaring - kan lagra upp till en mängd olika produkters viktinställningsvärde och relaterade perfusionsparametrar;

Toleransdetektering - automatisk detektering av fyllningsfelet;

Pekskärm-kinesiskt gränssnitt, intuitiv, bekväm inställning.

Larmlarm-Exakt till punkten av fel.

Automatiskt styrsystem

Hela linjen är sammansatt av flera PLC-system, som kan styras oberoende av varandra och låsa varandra. Det har funktionerna för självinspektion av systemet, larm för felvisning, noggrannhet, hastighet, uteffekt, etc. Varje system har sitt eget man-maskin-gränssnitt och alla parametrar kan styras på man-maskin-gränssnittet. Tillhandahåll ett detaljerat flödesschema för pipelinekontrollprocessen och logikdiagram.

Kan lagra fyllnadsmaterial typ, kvantitet batch, datum, vikt per fat, lagringstid och andra inspelningsfunktioner

Påfyllningssystem och öppet spinnlock-system

Fyllningspistolhuvud: i form av extern blockering, dyker automatiskt till pipans mynning (botten av pipan) under fyllningen och stiger automatiskt efter fyllningen. Påfyllningspistolens huvud är en ihålig design, och materialet kan tömmas efter att pistolhuvudet stängts för att förhindra materialstänk.

Den nedre delen av påfyllningspistolens huvud är försedd med en cylinderförlängande vätskeplatta. Efter fyllningen stiger påfyllningshuvudet och dräneringsplattan sträcker sig för att förhindra att materialet förorenar packnings- och transportledningskroppen. Vätskekopplingsskivan är designad för frihandsdemontering, som kan tas isär utan verktyg och är bekväm att rengöra.

Öppet lock, spinnskyddsdel: med hjälp av företagets patenterade teknologi kan det roterande lockets huvud och cylinderytan paketeras vertikalt och kan vara slät, lätt att öppna locket och snurrlocket, skada inte locket, skada inte locket , tät lock tätningsgrad är hög.

Pekskärm och vägningssystem

Materialfyllningsparameterinställning och drift via pekskärmsmanövrering, enkel och intuitiv, och med temperaturdisplay, feldiagnos och larm, promptfunktion. Den har minneslagringsprogramfunktionen, kan lagra flera uppsättningar parametrar och kan se historiska data. Kan automatiskt beräkna mätavvikelsen, och kan namnges efter olika program, ändra olika specifikationer eller ändra produktionskapaciteten, behöver bara justera olika parametrar, kan förbättra arbetseffektiviteten. Vägningssystemet antar den berömda amerikanska märkessensorn för att säkerställa fyllningsnoggrannheten. Dessutom har systemet funktionen av oljeskydd, och sensorn är bekväm att installera, ta bort och reparera.

Vågbordet har en skyddande funktion, när huvudet på pistolpipan återvänder pistolhuvudet automatiskt. Och skyddad med maximal fyllningstid.

säkerhetsförregling

Säkerhetsförregling på foderplatsen:

Installera knapp nummer 1 och 2 vid utfodring. När brickan är placerad och transporterad på toppen, tryck på knappen # 1, och sedan bär monteringsbandet märket No.1 och levererar brickan till No.1 påfyllningsutrustningen.

Återigen, när brickan är placerad och transporterad på brickan, tryck på knappen No.2. Sedan bär monteringsbandet märket nr 2 och levererar brickan till påfyllningsutrustningen nr 2.

När nr. 1 fyllning töms, kommer löpande bandet att bära märket nr 1 och kommer inte att gå till nr 2 påfyllningsutrustningen till nästa station.

Fyllningssäkerhetsspärr:

satety  exit:

När säkerhetsdörren öppnas, pausa den aktuella åtgärden;

Efter att säkerhetsdörren stängts tas den onormala åtkomstkontrollen bort och fyllningen fortsätter att slutföra den normala operationen.

Dykförregling:

Utanför påfyllningshinkens mynning genereras ett onormalt nedtryckslarm, och påfyllningshuvudet stiger till ursprungsläget och löses genom manuellt ingrepp.

Fyllning övervikt:

Fyllningstest fyllning övertid, hela maskinen slutar fylla, larm, manuellt ingripande för att lösa.

Påfyllningsplugglarm

Kameran tar onormalt larm

Onormalt inkommande och utgående materiallarm
